MODUL EOEZ rev.1
MODUL EOEZ rev.1
Objednací číslo:()

MODUL EOEZ rev.1
VLASTNOSTI

  • ŘÍZENO MIKROPROCESOREM ATMEL
  • MOŽNOST POUŽITÍ K STÁVAJÍCÍMU EL. ZÁMKU
  • PRO PŘÍDAVNÉ OVLÁDÁNÍ VSTUPU A VÝSTUPU Z OBJEKTU (BUDOVY)
  • OVLÁDÁNÍ ZE DVOU NEZÁVISLÝCH MÍST
  • OVLÁDÁNÍ EL. ZÁMKU VSTUPNÍCH DVEŘÍ DVOU ČASOVÝCH REŽIMŮ
  • REŽIM 1. NEOMEZENO (5 MIN) Z VÝROBY - BEZ ZVUKOVÉ SIGNALIZACE
  • POUŽITÍ PRO ODCHOD Z OBJEKTU BEZ OBSLUHY
  • UKONČENÍ NAPÁJENÍ EL. ZÁMKU PO OTEVŘENÍ DVERÍ
  • UKONČENÍ PROVEDENO ROZPÍNACÍM KONTAKTEM DVEŘÍ
  • NEBO MAGNETICKÝM SPÍNAČEM POUŽÍVANÝCH V EZS
  • REŽIM 2. PRO ZPRÍSTUPNĚNÍ VSTUPU DO BUDOVY OBSLUHOU
  • ČASOVĚ OMEZENO (7 SEKUND) NASTAVENO Z VÝROBY
  • MOŽNOST VYPNUTÍ PIEZO SIRÉNKY NA DESCE PLOŠNÝCH SPOJŮ
  • VSTUPNÍ NAPĚTÍ 10-15V DC
  • ZMĚNA VLASTNOSTÍ FUNKCÍ NA PRÁNÍ UŽIVATELE
  • INDIKACE STAVŮ NA DESCE PLOŠNÝCH SPOJŮ
  • INDIKACE VHODNÁ PRO MONTÁŽ A OŽIVENÍ
  • PŘIPRAVENO PRO MONTÁŽ DO KRYTU DILMAS
  • ROZMĚRY UPEVNĚNÍ DO KRYTU ODPOVÍDÁ MODULU - APR3-ZX4

POPIS

Modul - EOEZ rev.1 - Elektronické ovládání el. zámku
slouží pro otvírání el. zámku a odchodu návštev z budovy.

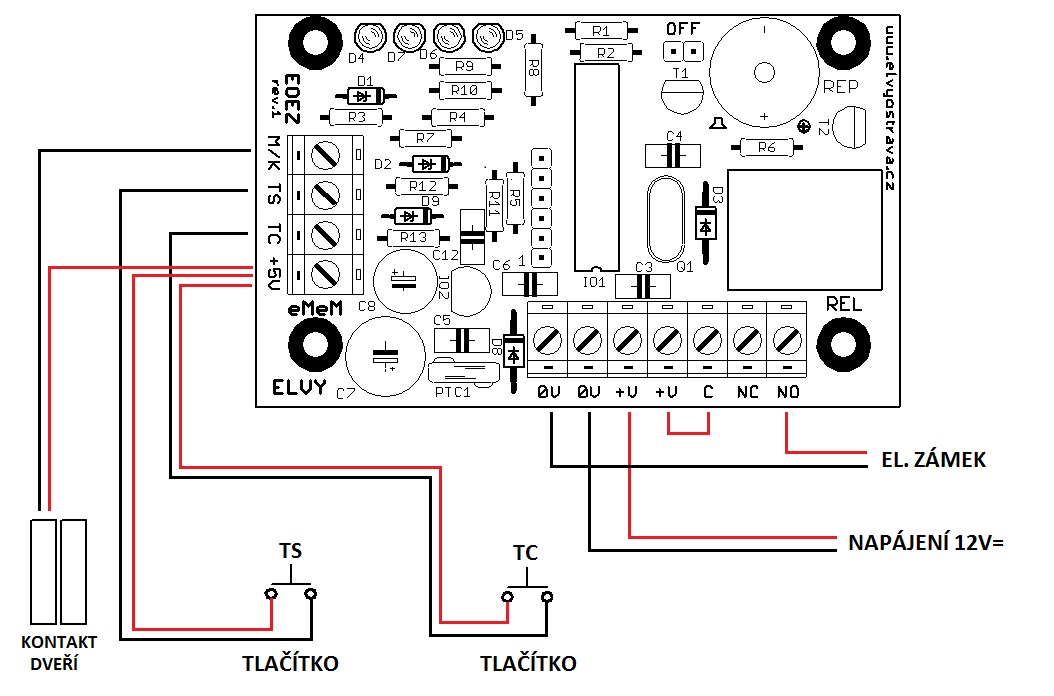

POPIS SVOREK

+V / 0V - Napájení

Vstupy (pro připojení tlačítek a kontaktu dveří)

C, NO, NC - kontakty relé

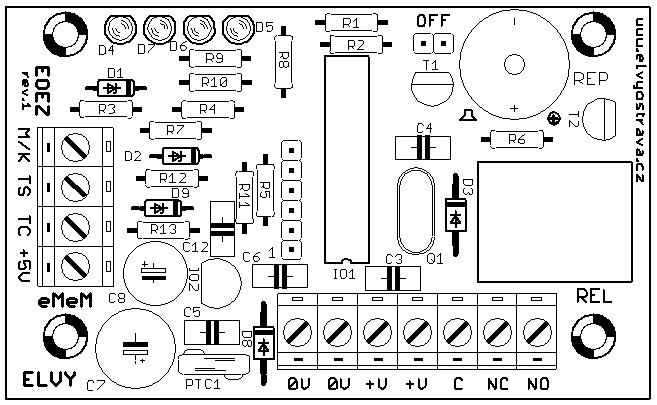

 náhled
PARAMETRTYPJEDN.
VSTUP: MINIMÁLNÍ NAPĚTÍ 10VV DC
VSTUP: PRACOVNÍ NAPĚTÍ 12V (9V-16V)V DC
ODBĚR PROUDU PŘI UCC 12V
RELÉ SEPNUTO, LED INDIKACE AKTIVNÍ 50 mA
RELÉ ROZEPNUTO, LED INDIKACE AKTIVNÍ 15 mA
RELÉ SEPNUTO, LED INDIKACE A PIEZO AKTIVNÍ 70 mA
RELÉ ROZEPNUTO, LED INDIKACE NEAKTIVNÍ -- mA
MAXIMÁLNÍ SPÍNANÝ PROD RELÉ (24VDC, 125VAC) 15A
SPOTŘEBA ZDROJE Z ODPOJENÉHO AKU:--mA
ÚBYTEK U PŘI PROVOZU Z AKU:--mV
KAPACITA AKUMULÁTORU: --Ah
SIGNALIZACE: --
PORUCHA AC BAD:--s
PORUCHA AKU LOW: --V
ODPOJENÍ AKU: --V
ROZMĚRY UPEVNĚNÍ DO KRYTU ODPOVÍDÁ MODULU APR3-ZX4 - PARADOX
ROZMĚRY DPS - DXŠ 82x49mm
HMOTNOST: --Kg
SKLADOVACÍ TEPLOTA:10-70°C
ZÁRUKA:24měs.
KRYTÍ: --IP
NORMA: --
NORMA:
NORMA:
CERTIFIKÁT:
CERTIFIKÁT:
Návod pro obsluhu
